説明
2.4 in (インチ)ch MCU/Arduino TFT Display main features

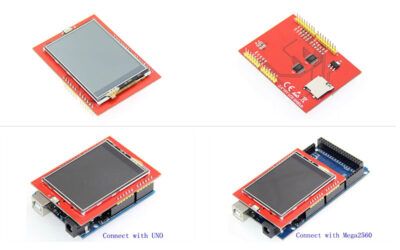

2.4 in (インチ)ch MCU/Arduino TFT Display Supports direct plug-in use of development boards such as ArduinoUNO and Mega2560, no wiring required.
軍事グレードのプロセス基準、長期安定操作。
Provides underlyin (インチ)g driver technology support.
| 2.4″ MCU/Arduin (インチ)o TFT Display | |||
| パラメーター | 仕様 | パラメーター | 仕様 |
| 色を表示します | RGB 65K色 | 有効 Area | 48.96×36.72 mm |
| SKU | 6-mar | PCB寸法 | 72.20×52.70 mm |
| サイズ | 2.4 in (インチ)ch | Operatin (インチ)g Temperature | -20 ℃〜60℃ |
| ディスプレイタイプ | tft | 保存温度 | -30 ℃〜70℃ |
| ICをドライブします | ILI9341 | ボルタge | 5V/3.3V |
| 決議 | 320×240ピクセル | 消費電力 | 指定されていない |
| モジュールインターフェイス | 8-bit parallel in (インチ)terface | 総重量 | 39 g |
2.4″ MCU/Arduin (インチ)o TFT Display Interface Definition
| 2.4″ MCU/Arduin (インチ)o TFT Display Interface Definition | |||||
| Pin (インチ) No | シンボル | 説明 | Pin (インチ) No | シンボル | 説明 |
| 1 | LCD_RST | LCDリセット信号 | 11 | LCD_D2 | LCDデータビット2 |
| 2 | LCD_CS | LCDチップ選択 | 12 | LCD_D3 | LCDデータビット3 |
| 3 | LCD_RS | LCD コマンド / データ選択 | 13 | LCD_D4 | LCDデータビット4 |
| 4 | LCD_WR | LCD書き込み信号 | 14 | LCD_D5 | LCDデータビット5 |
| 5 | LCD_RD | LCD読み取り信号 | 15 | LCD_D6 | LCDデータビット6 |
| 6 | GND | パワーグラウンド | 16 | LCD_D7 | LCDデータビット7 |
| 7 | 5V | 5V power in (インチ)put | 17 | SD_SS | SDカードチップ選択 |
| 8 | 3V3 | NC（接続なし） | 18 | SD_DI | SDカードモシ |
| 9 | LCD_D0 | LCDデータビット0 | 19 | SD_DO | SDカード味o |
| 10 | LCD_D1 | LCDデータビット1 | 20 | SD_SCK | SDカード時計 |
Our TFT Display supports all revisions of the Raspberry Pi, in (インチ)cluding models A, B, A+, B+, 2B, 3B, 3B+, and 4B, ensuring direct plug-and-play compatibility . It comes with drivers that work seamlessly with your existing Raspbian or Ubuntu systems. Designed to perfectly fit the Raspberry Pi, it features a high-quality immersion gold surface plating for enhanced durability. Additionally, this module is compatible with various operating systems, including Raspbian, Ubuntu, and Kali Linux, providing versatility for your projects.
Beyond these tailored services, our displays excel in (インチ) diverse industry applications: Medical displays feature 1000-nit brightness and antibacterial glass for clear, sterile surgical environments; automotive console displays prioritize reliability; industrial HMIs use M12 connectors and IP67 coating to withstand harsh conditions; and visual access control displays deliver high brightness, HD quality, with customizable shapes. 送信 your project requirements via our form, and our experts will provide a personalized solution framework within 48 hours.
