Opis

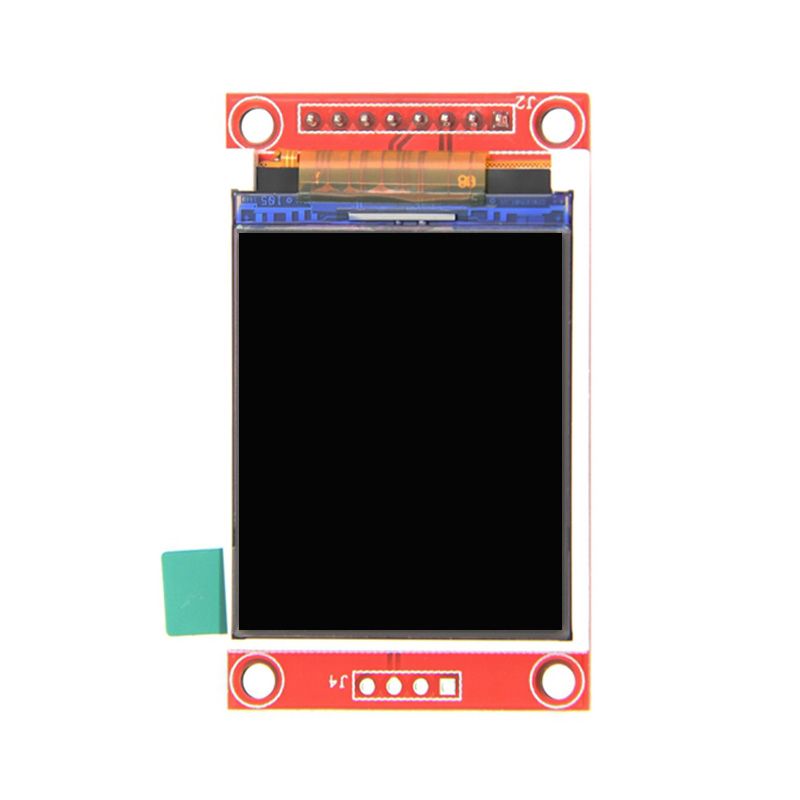

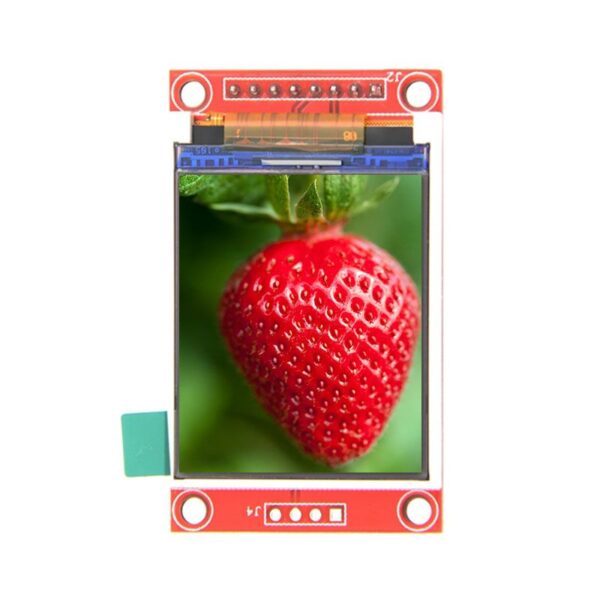

Wyświetlacz 1,8″ TFT LCD SPI -16-bit RGB 65 tys. kolorów
Oto najważniejsze informacje na temat tego wyświetlacza SPI TFT LCD 1,8″
Moduł LCD SPI - wysokowydajne rozwiązanie wyświetlacza zaprojektowane z myślą o bezproblemowej integracji i wszechstronnych zastosowaniach.
✅ Interfejs seryjny SPI: Wymaga tylko 4-6 szpilów I/O, zmniejszając złożoność okablowania i oszczędzając zasoby MCU.
✅ Slot karty SD: Rozszerz pojemność przechowywania czcionek, obrazów i rejestrowania danych, umożliwiając szybkie tworzenie prototypów.
✅ Szeroki zakres temperatury: Stabilna praca od -20 ° C do 60 ° C, nadaje się do środowisk przemysłowych i zewnętrznych.
✅ Konstrukcja niskiej mocy: Zoptymalizowana dla urządzeń zasilanych bateriami, takich jak przenośne instrumenty i gadżety IoT.
1,8-calowy moduł SPI ST7735S Kluczowe parametry
| 1,8-calowy moduł SPI ST7735S Kluczowe parametry | |||
| Kolor wyświetlacza | Kolor RGB 65K | Obszar aktywny (obszar AA) | 28,03×35,04(mm) |
| Rozmiar ekranu | 1,8 (cal) | Rozmiar płytki drukowanej modułu | 34,5×58,0(mm) |
| Typ | Tft | Temperatura pracy | -20 ℃ ~ 60 ℃ |
| IC kierowcy | ST7735S | Temperatura przechowywania | -30 ℃ ~ 70 ℃ |
| Rozdzielczość | 128*160 (pikseli) | Napięcie zasilania VCC | 3.3V |
| Interfejs modułu | 4-przewodowy interfejs SPI | ||

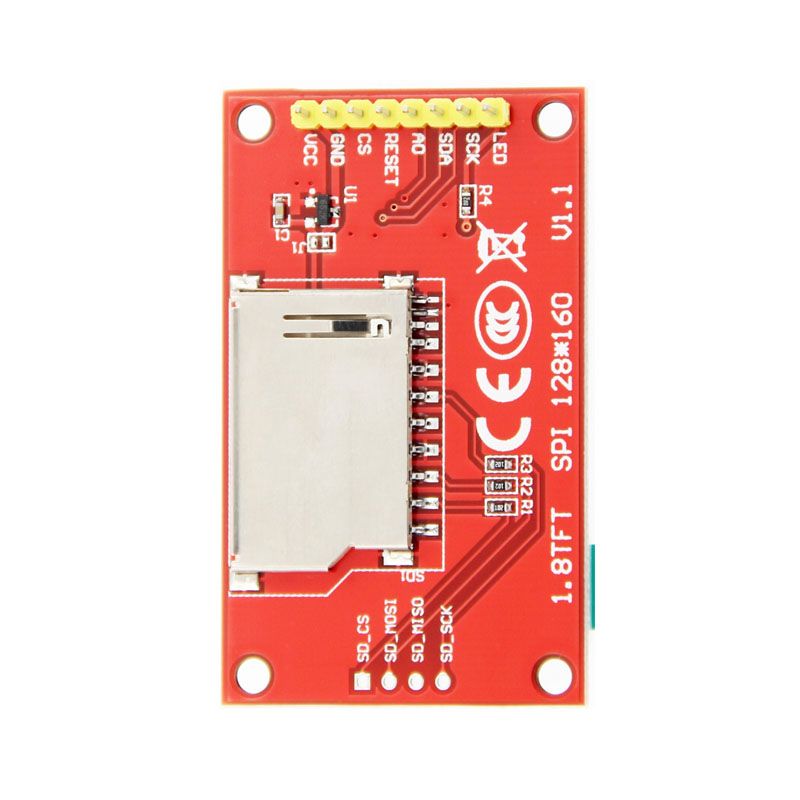

1,8-calowy moduł SPI z interfejsem ST7735S
| 1,8-calowy moduł SPI z interfejsem ST7735S | ||||||
| Pin no. | SYMBOL | OPIS | Pin no. | SYMBOL | OPIS | |
| 1 |
|
Wejście zasilania 5 V/3,3 V | 5 | A0 | Sygnał wyboru rejestru LCD / danych, poziom wysoki: rejestr, poziom niski: dane | |
| 2 |
|
Grunt | 6 | SDA | Sygnał zapisu danych na magistrali SPI | |
| 3 | CS | Sygnał wyboru układu LCD, włączenie niskiego poziomu | 7 | SCK | Sygnał zegara magistrali SPI | |
| 4 | RESET | Sygnał resetowania LCD, resetowanie niskiego poziomu | 8 | PROWADZONY | Kontrola podświetlenia, oświetlenie wysokiego poziomu | |
Wyświetlacz TFT LCD Miqidisplay Zapewniają żywe i pełne kolorów efekty wizualne, zdolne do wyświetlania jasnych obrazów, szybkich animacji, złożonej grafiki, niestandardowych czcionek, a także różnych opcji ekranu dotykowego. Obsługują różne opcje interfejsów, takie jak HDMI, SPI, LVDS, MIPI, RGB i EDP.
Te wyświetlacze zawierają standardowe rozmiary branżowe i rozdzielczości.
Poza tymi dostosowanymi do potrzeb usługami, nasze wyświetlacze doskonale nadają się w różnych zastosowaniach przemysłowych: wyświetlacze medyczne posiadają jasność 1000 nitów i szkło przeciwbakteryjne dla czystych, sterylnych środowisk chirurgicznych; wyświetlacze konsol samochodowych nadają priorytet niezawodności; HMI przemysłowe wykorzystują złącza M12 i powłokę IP67, aby wytrzymać trudne warunki; i wizualne wyświetlacze kontroli dostępu zapewniają wysoką jasność, jakość HD, z dostosowywalnymi kształtami. Prześlij swoje wymagania projektowe za pośrednictwem naszego formularza, a nasi eksperci dostarczą spersonalizowane ramy rozwiązania w ciągu 48 godzin.
