NJ070NA-23A

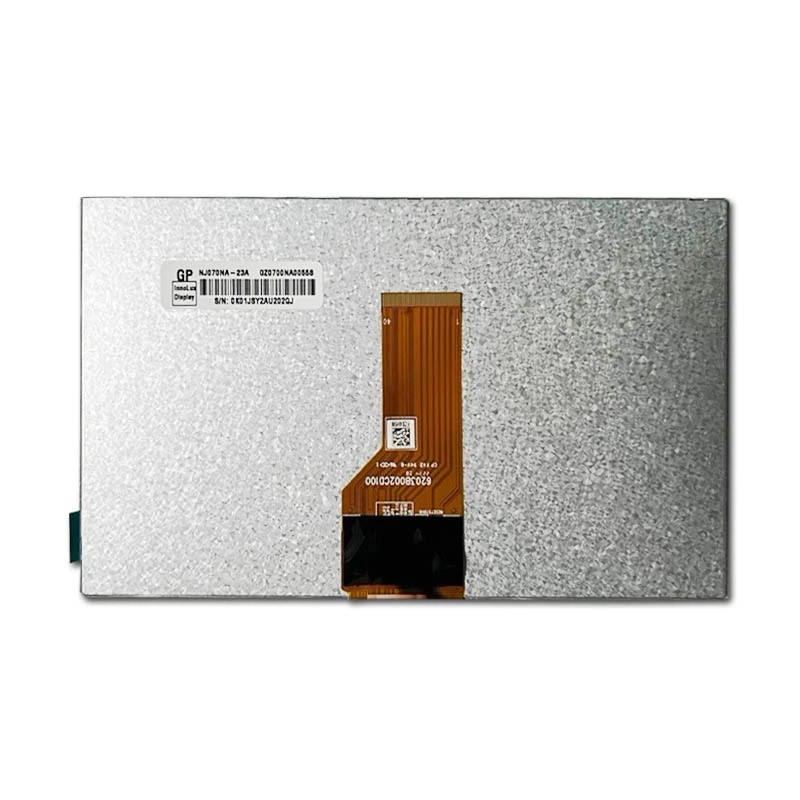

Innolux-7-inch-Display

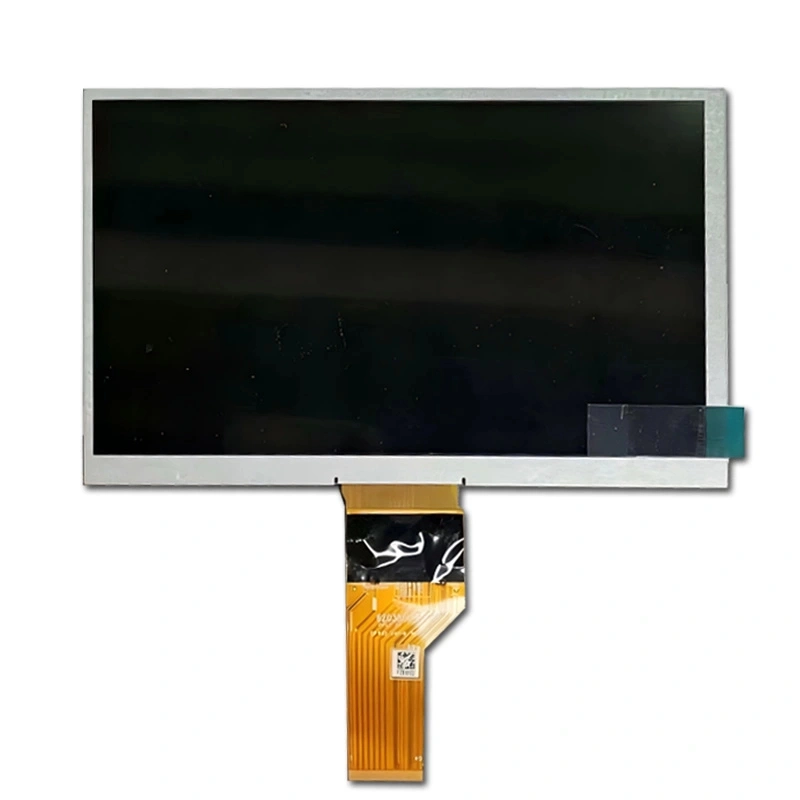

NJ070NA-23A

Innolux NJ070NA-23A Automotive Display 1024×600 Resolution

SKU： DS50288
Brands:
サイズ

7インチ
決議

1024*600
インターフェース

LVDS
OP温度

-20℃〜70℃
輝度(cd/m²)

500
タッチスクリーン対応

ノー
ディスプレイタイプ

カラーLCD

Innolux NJ070NA-23A Automotive Display 7 inch, 1024×600, LVDS 40 pin, -20 ~ 70 °C Op temp for automotive. In mass production, available in stock

x

    説明

    NJ070NA-23A Innolux Automotive Display General Desription

    Here are the key points about this Innolux NJ070NA-23A Automotive Display :
    ✅Size & Resolution: 7.0″ a-Si TFT-LCD LCM with 1024×600 WSVGA resolution (170 PPI, RGB vertical stripe)
    ✅Area & Outline: 154.214×85.92mm active area, 164.9×100×5.1mm outline with hard coating
    ✅Optical Parameters: 500 cd/m² typ. luminance, 800:1 contrast ratio, 80/80/60/70 viewing angle (CR≥10, best at 6 o’clock)
    ✅Response & Mode: 10/15ms response time, TN normally white transmissive mode, 262K/16.7M color depth
    ✅Backlight System: WLED backlight (20K hours lifespan, no driver included)
    ✅Application: Designed for automotive displays, supports 60Hz refresh rate, no touchscreen
    ✅Interface & Power: LVDS (1 ch, 6/8-bit) 40-pin FPC interface, 3.3/12/15/-10V supply voltage
    ✅Temperature Range: Operating temp. -20~70℃, storage temp. -30~80℃

    7″ TN TFT LCD Display Specifications

    7″ TN TFT LCD Display Specifications
    Display Size 7.0 inch (177.8 mm diagonal) コントラスト比 800:1 (typical)
    Native Resolution 1024×600（WSVGA） 動作温度 -20℃ to +70℃
    輝度 500 cd/m² (typical) 保存温度 -30℃ to +80℃
    Module Dimensions 164.9(W) × 100.0(H) × 5.1(D) mm LED Backlight Lifetime 20,000 hours (minimum)
    活動エリア 154.214 × 82.92 mm Touchscreen Not included
    Panel Technology Twisted Nematic (TN) 電源 3.3V DC
    Viewing Angles 80° (U/D) / 70° (R) / 60° (L) ディスプレイタイプ 色TFT LCD
    Signal Interface LVDS (40-pin connector)

    カスタマイズ可能なパーツ

    ディスプレイケーブル

    ディスプレイケーブル

    We can adjust the length, position, and pins of the cable according to your needs, or add additional connectors to enhance its functionality. Through customization, you can make your circuit connections safer and achieve more reliable performance.

    カスタマイズされたガラスとタッチスクリーン

    モニターの耐久性と性能を向上させるために、モニター用のカスタムカットカバーガラスを選択することができます。自分に合った厚さを選択し、光学接着方式を選ぶことで、湿気や破損からモニターを保護することができる。

    カスタマイズされたガラスとタッチスクリーン

    お問い合わせ 最適なカスタマイズされたソリューションを取得します。



    Q1: What is the model and specifications of this display?
    A: The model is Innolux NJ070NA-23A, a 7-inch TFT-LCD with 1024×600 resolution, LVDS 40-pin interface, and an operating temperature range of -20~70°C.

    Q2: What is the intended application for this display?
    A: It is designed for automotive displays, suitable for in-vehicle environments requiring stable performance across temperature ranges.

    Q3: Is this display currently in mass production?
    A: Yes, the NJ070NA-23A is in mass production and available for immediate stock orders.

    Q4: What are the key interface and connectivity features?
    A: It uses an LVDS (1-channel, 6/8-bit) 40-pin FPC interface, compatible with standard automotive display systems.

    Q5: Can it withstand extreme temperatures?
    A: Yes, it operates reliably at -20~70°C and stores safely at -30~80°C, meeting automotive environmental requirements.

    その他の情報

    サイズ

    7インチ
    決議

    1024*600
    インターフェース

    LVDS
    OP温度

    -20℃〜70℃
    輝度(cd/m²)

    500
    タッチスクリーン対応

    ノー
    ディスプレイタイプ

    カラーLCD

    カスタムディスプレイソリューション

    エンジニアリングの専門家と協力して、アプリケーションに最適なディスプレイを作成します。
