Descripción

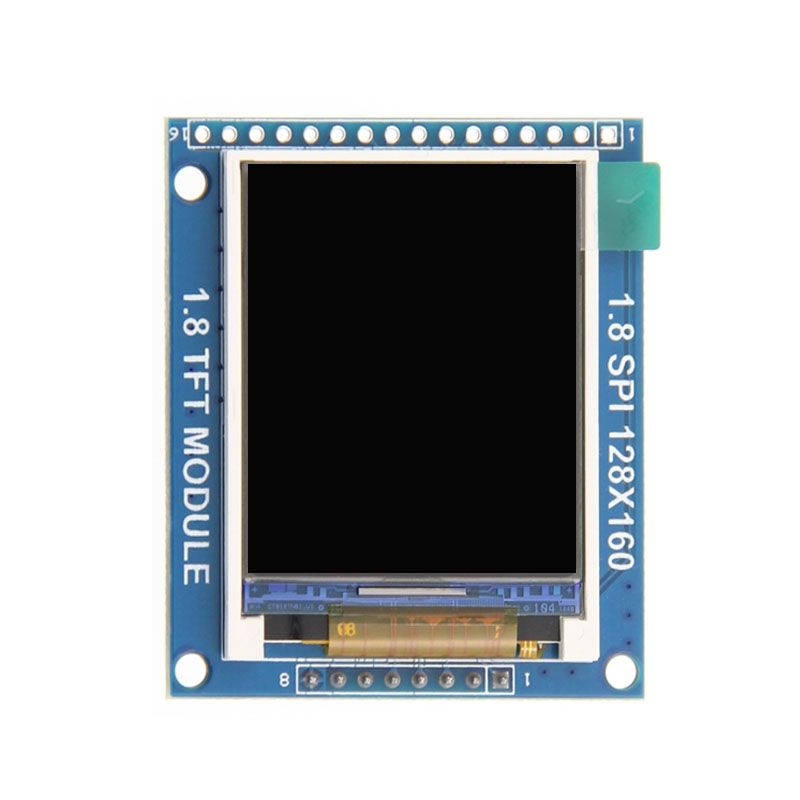

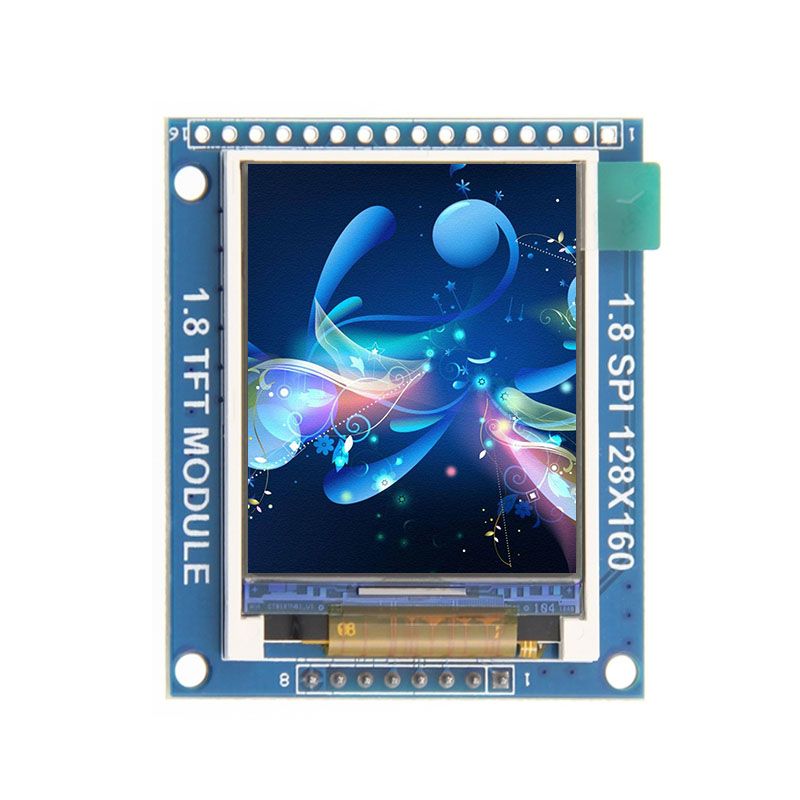

1.8″ TFT LCD Módulo de pantalla | Arduino / STM32 Apoyo
Aquí están los puntos clave acerca de este 1,8″ TFT LCD Módulo de pantalla :
Módulo LCD SPI de 1,8 pulgadas: una pantalla compacta de alta resolución (128×160) diseñada para una integración perfecta con Arduino, C51, STM32 y otras plataformas embebidas.
✅ Resolución RGB de 128×160 con profundidad de color de 18 bits
✅ Interfaz SPI (modos 3 hilos/4 hilos) ranura para tarjetas SD incorporada
✅ Amplia compatibilidad: Arduino Uno/Mega, STM32F1/F4, 8051 MCUs
✅ Latencia ultra baja (<5ms tiempo de respuesta)
✅ Certificado RoHS, CE/FCC pre-probado
Parámetros clave del módulo SPI de 1,8 pulgadas
| Parámetros clave del módulo SPI de 1,8 pulgadas | |||
| Color de la pantalla | Color RGB 65K | Zona activa (zona AA) | 28,03×35,04(mm) |
| Tamaño de pantalla | 1,8(pulgadas) | Módulo Tamaño PCB | 34,5×58,0(mm) |
| Tipo | Tft | Temperatura de funcionamiento | -20 ℃ ~ 60 ℃ |
| IC del conductor | ST7735S | Temperatura de almacenamiento | -30 ℃ ~ 70 ℃ |
| Resolución | 128*160 (píxeles) | Tensión de alimentación VCC | 3,3 V |
| Interfaz de módulo | Interfaz SPI de 4 hilos | ||

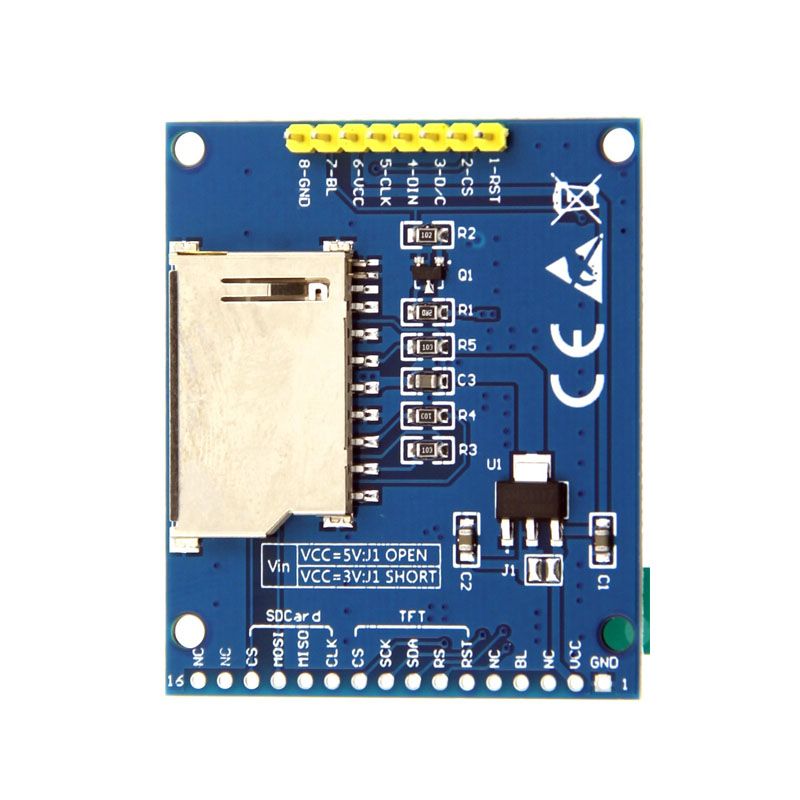

Interfaz del módulo SPI de 1,8 pulgadas
| Interfaz del módulo SPI de 1,8 pulgadas | |||||
| Pin no. | SÍMBOLO | DESCRIPCIÓN | Pin no. | SÍMBOLO | DESCRIPCIÓN |
| 1 | Primero | Señal de reinicio de LCD, reinicio de bajo nivel | 5 | CLK | Señal de reloj del bus SPI del LCD |
| 2 | CS | Señal de selección de chip LCD, habilitación de nivel bajo | 6 | VCC | LCD Alimentación positiva (3,3V~5V) |
| 3 | D/C | Registro LCD / señal de selección de datos, | 7 | BL | Control de retroiluminación, iluminación de alto nivel, |
| 4 | DIN | Señal de datos de escritura del bus SPI del LCD | 8 | Gnd | LCD Toma de tierra |
Pantalla LCD TFT Miqidisplay proporcionan efectos visuales vivos y a todo color, capaces de mostrar imágenes brillantes, animaciones rápidas, gráficos complejos, fuentes personalizadas, así como diversas opciones de pantalla táctil . Admiten diversas opciones de interfaz, como HDMI, SPI, LVDS, MIPI, RGB y EDP.
Estas pantallas cuentan con tamaños y resoluciones estándar de la industria.
Más allá de estos servicios personalizados, nuestras pantallas sobresalen en diversas aplicaciones industriales: las pantallas médicas cuentan con brillo de 1000 nits y vidrio antibacteriano para entornos quirúrgicos transparentes y estériles; las pantallas de la consola del automóvil priorizan la fiabilidad; Las HMI industriales utilizan conectores M12 y revestimiento IP67 para resistir condiciones duras; y pantallas de control de acceso visual ofrecen alto brillo, calidad HD, con formas personalizables. Envíe sus requisitos de proyecto a través de nuestro formulario, y nuestros expertos proporcionarán un marco de solución personalizada en un plazo de 48 horas.
