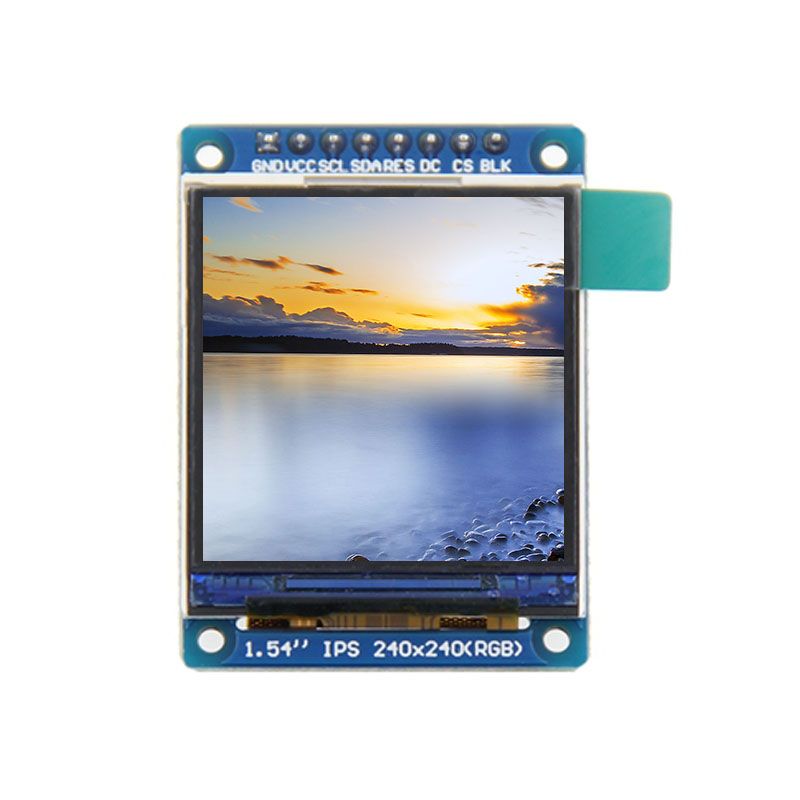

1.54″ LCD Screen Module | 240×240 RGB SPI Interface
Here are the key points about this 1.54″ LCD Screen Module :
1.54-inch IPS TFT module, designed for seamless integration into embedded systems. Featuring a crisp 240×240 resolution and 65K RGB color depth, this display delivers vibrant visuals with ultra-wide 178° viewing angles.
✅ IPS panel: True-color clarity from any angle
✅ Low-power SPI control: Save MCU resources
✅ Plug-and-play: Detailed tutorials & sample codes
✅ Industrial-grade durability: Stable under thermal stress
✅ Contact us for bulk pricing and customization options!
1.54 inch IPS SPI Module Key Parameters
| 1.54 inch IPS SPI Module Key Parameters | |||
| Farbe anzeigen | RGB 65K Farbe | Aktiver Bereich (AA-Bereich) | 27.72×27.72 (mm) |

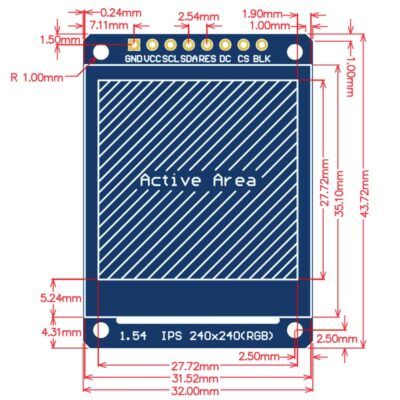

| Bildschirmgröße | 1.54(inch) | Modul PCB Größe | 32.00×43.72 (mm) |
| Typ | Ips | Betriebstemperatur | -10℃~60℃ |

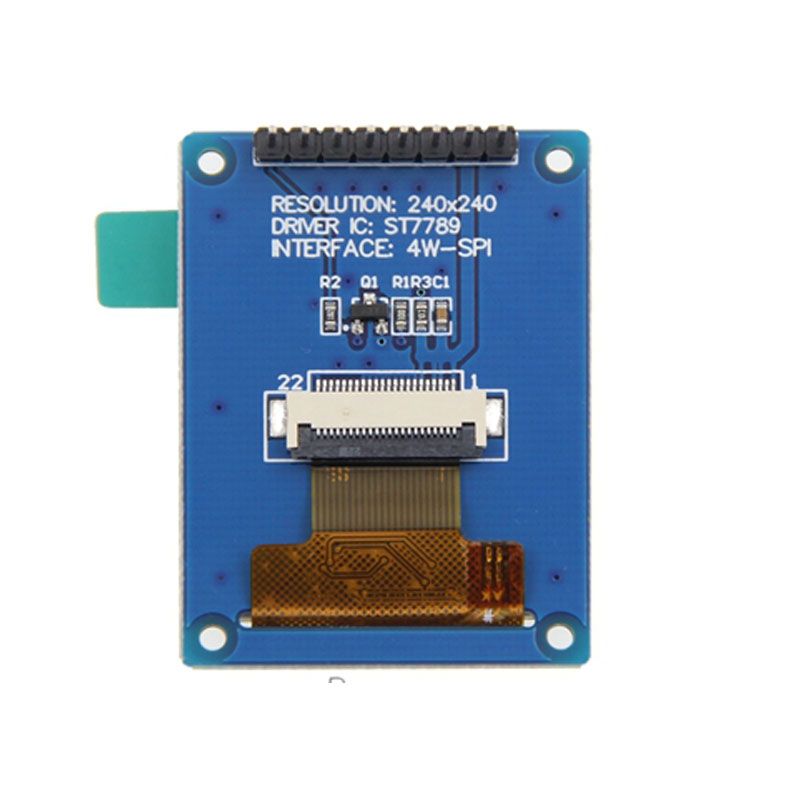

| Treiber IC | ST7789 | Lagertemperatur | -20 ℃ ~ 70 ℃ |
| Auflösung | 240*240 (Pixel) | VCC Versorgungsspannung | 5V/3.3V |
| Modulschnittstelle | 4-Draht-SPI-Schnittstelle | ||
1.54 inch IPS SPI Module Interface
| 1.54 inch IPS SPI Module Interface | |||||
| Pin -Nr. | SYMBOL | BESCHREIBUNG | Pin -Nr. | SYMBOL | BESCHREIBUNG |
| 1 | GND | LCD-Stromversorgung Masse | 5 | RES | LCD-Reset-Steuersignal (Low-Level-Reset) |
| 2 | VCC | LCD-Stromversorgung ist positiv (3,3 V) | 6 | DC | LCD-Register / Datenauswahl-Steuersignal |
| 3 | SCL | LCD SPI-Bus-Taktsignal | 7 | CS | LCD-Chipauswahl-Steuersignal (Freigabe mit niedrigem Pegel) |
| 4 | SDA | LCD SPI-Bus Schreibdatensignal | 8 | BLK | Steuersignal für die LCD-Hintergrundbeleuchtung (hoher Beleuchtungspegel, |
Miqidisplay TFT-LCD-Anzeige bieten lebendige und vollfarbige visuelle Effekte und können helle Bilder, schnelle Animationen, komplexe Grafiken, benutzerdefinierte Schriftarten sowie verschiedene Touchscreen-Optionen anzeigen. Sie unterstützen eine Vielzahl von Schnittstellenoptionen, wie HDMI, SPI, LVDS, MIPI, RGB und EDP.
Diese Displays bieten Branchenstandardgrößen und -auflösungen.
