Beschreibung
Funktionen des 0.96-Zoll-Arduino-Oled-Displays
Hier sind die wichtigsten Punkte zu diesem 0.96 Zoll großen grafischen LCD-Anzeigemodul:

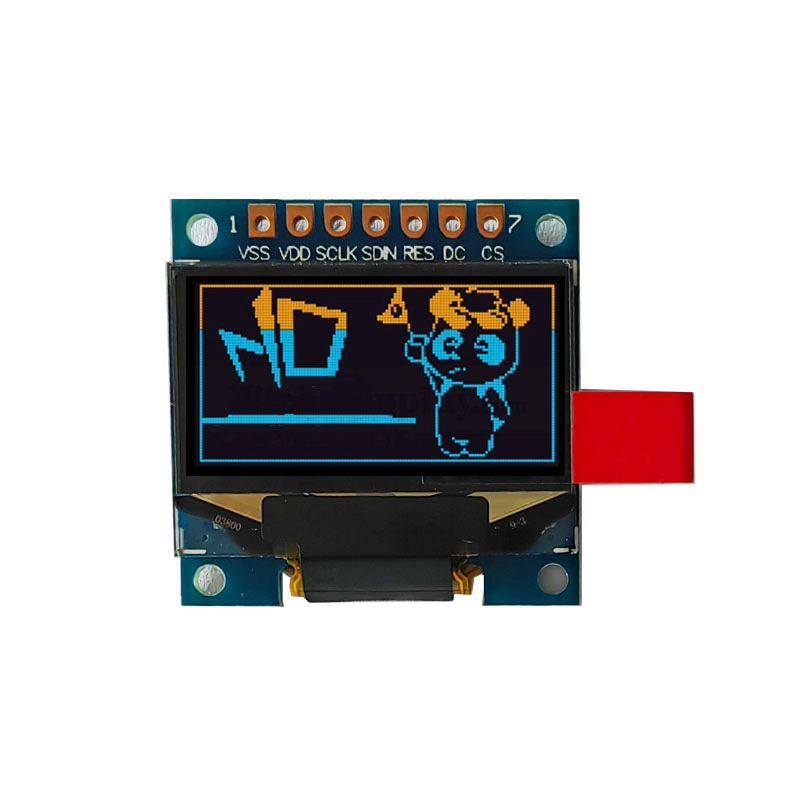

Das 0.96 Zoll große grafische LCD-Anzeigemodul nutzt die Passivmatrix-OLED-Technologie und bietet hohen Kontrast und große Betrachtungswinkel für die Sichtbarkeit bei unterschiedlichen Lichtverhältnissen.
Mit einer kompakten Diagonale von nur 0.96 Zoll und einer Auflösung von 128 x 64 Pixeln liefert es detaillierte und scharfe Bilder.
Erhältlich in leuchtenden monochromen Farben – Blau, Weiß und Gelbblau – verbessert es die Optik und Funktionalität.
Das Modul ist zur einfachen Integration mit dem SH1106-Controller-IC ausgestattet und verfügt über eine 7-polige IIC-Schnittstelle (I2C) zur einfachen Kommunikation mit Mikrocontrollern, wodurch der Verdrahtungsaufwand minimiert wird.

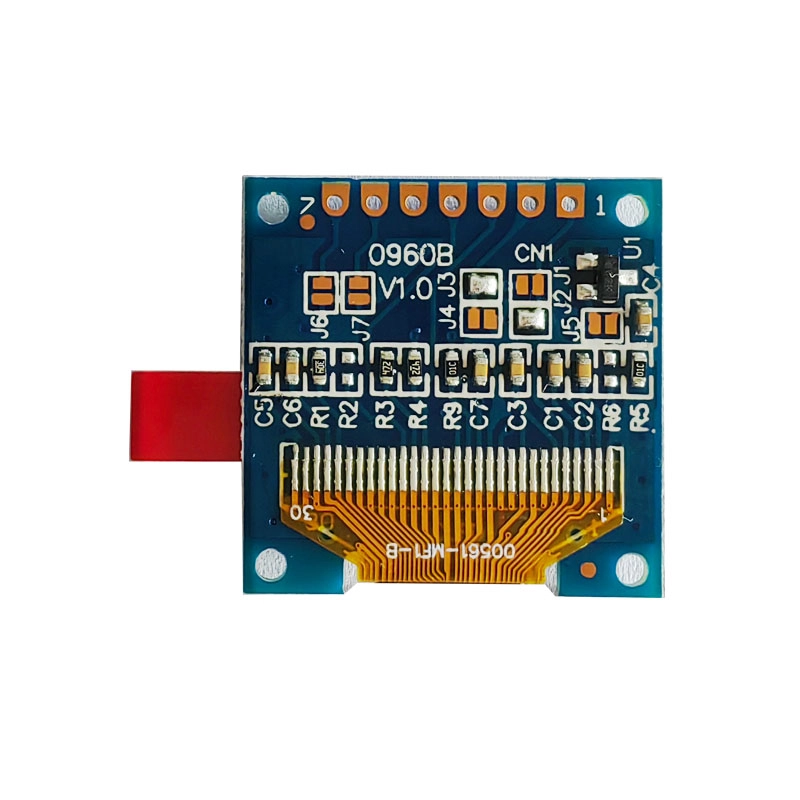

Darüber hinaus verfügt das PCB-Design über vier Schraubenlöcher für eine sichere und flexible Montage in verschiedenen Projekten.
0.96″ Arduino OLED-Display-Anwendung
Das 0.96 Zoll große Grafik-LCD-Displaymodul ist vielseitig einsetzbar und eignet sich für eine Vielzahl von Anwendungen, darunter tragbare Geräte wie Smartwatches und Fitness-Tracker, bei denen Platz und Energieeffizienz entscheidend sind. Es eignet sich außerdem ideal für eingebettete Systeme, einschließlich IoT-Geräte und Industriesteuerungen, sowie für DIY-Projekte und ist daher eine beliebte Wahl für Bastler und Maker, die ihre Arduino- oder Raspberry Pi-Projekte verbessern möchten. Dank seiner klaren und gut lesbaren Anzeigen eignet es sich zudem gut für den Einsatz in tragbaren medizinischen Geräten.
0.96″ Arduino Oled Display-Spezifikationen
| 0.96″ Arduino OLED-Display – Spezifikationen | |||
| Display-Größe | 0.96 Zoll (diagonal) | Modulabmessungen | 27.3 × 27.3 × 3.5 mm |
| Display-Typ | PMOLED (Blau/Weiß/Gelb-Blau) | Bereich anzeigen | 23.74 × 13.204 mm |
| Interface | I²C oder 4-Draht-SPI | Aktiver Bereich | 21.74 × 11.004 mm |
| Laufwerksleistung | 1/64 | Auflösung | 128 × 64 Pixel |
| Treiber-IC | SSD1306 oder SH1106 | Pixelabstand | 0.17 × 0.17 mm |
| Schalendicke | 0.5mm | Pixel Größe | 0.15 × 0.15 mm |
| Versorgungsspannung | 3.3V - 5V | Blickwinkel | > 160 ° |
Anpassbare Teile
Kabel anzeigen
Wir können Länge, Position und Pins des Kabels Ihren Anforderungen entsprechend anpassen oder zusätzliche Anschlüsse hinzufügen, um die Funktionalität zu verbessern. Durch die Anpassung können Sie Ihre Schaltungsverbindungen sicherer machen und eine zuverlässigere Leistung erzielen.
Maßgefertigtes Glas und Touchscreen
Um die Haltbarkeit und Leistung des Monitors zu verbessern, können Sie sich für ein individuell zugeschnittenes Abdeckglas entscheiden. Sie können die passende Dicke wählen und sich für das Optical-Bonding-Verfahren entscheiden, um den Monitor vor Feuchtigkeit und Bruch zu schützen.
Kontakt aufnehmen um die beste maßgeschneiderte Lösung zu erhalten.
Über diese maßgeschneiderten Dienstleistungen hinaus überzeugen unsere Displays in vielfältigen Branchenanwendungen: Medizinische Displays zeichnen sich durch eine Helligkeit von 1000 Nit und antibakterielles Glas für klare, sterile Operationsumgebungen aus; Konsolendisplays in der Automobilindustrie zeichnen sich durch höchste Zuverlässigkeit aus; industrielle HMIs nutzen M12-Stecker und IP67-Beschichtung, um rauen Bedingungen standzuhalten; und visuelle Zutrittskontrolldisplays bieten hohe Helligkeit, HD-Qualität und anpassbare Formen. Senden Sie Ihre Projektanforderungen über unser Formular, und unsere Experten erstellen innerhalb von 48 Stunden ein individuelles Lösungskonzept.
